아두이노로 모터 등을 구동하려면 반드시 필요한 벤치 파워써플라이를 자작해 보았습니다.

필요한 재료는 다음과 같습니다.

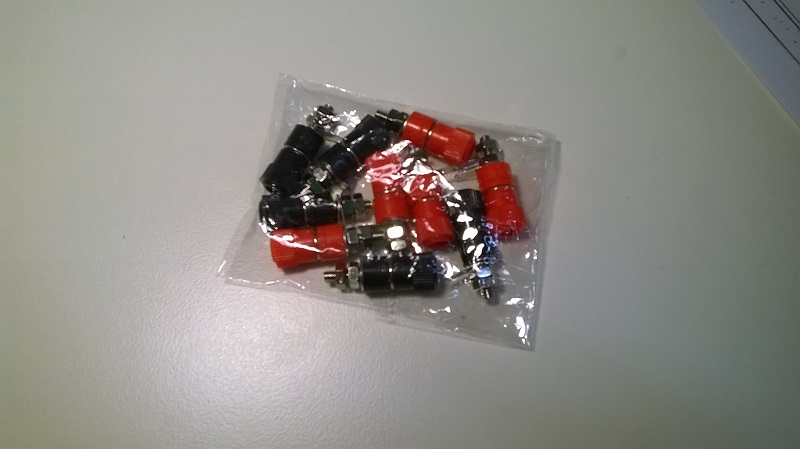

1. 바인딩 포스트 (이베이 호주불 $2)

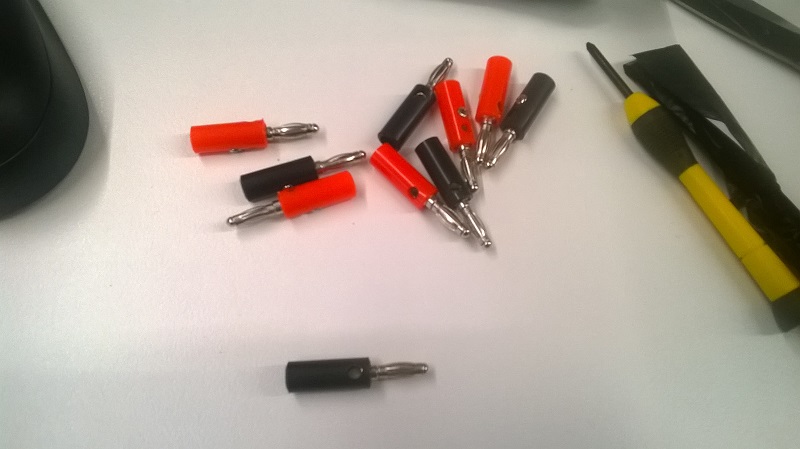

2. 바나나 플러그 (이베이 호주불 $1)



3. 버리는 컴에서 떼낸 ATX 파워



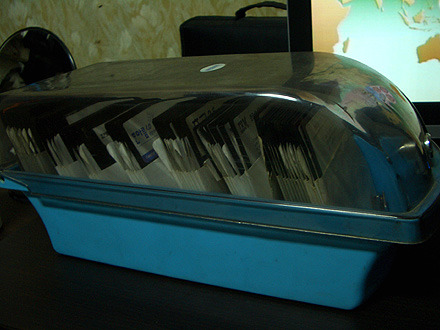

4. 적당한 케이스 (이 케이스 뭔지 아시는 분 ㅋㅋ)



작업은 간단한 편으로 한 두세시간 소요됩니다.

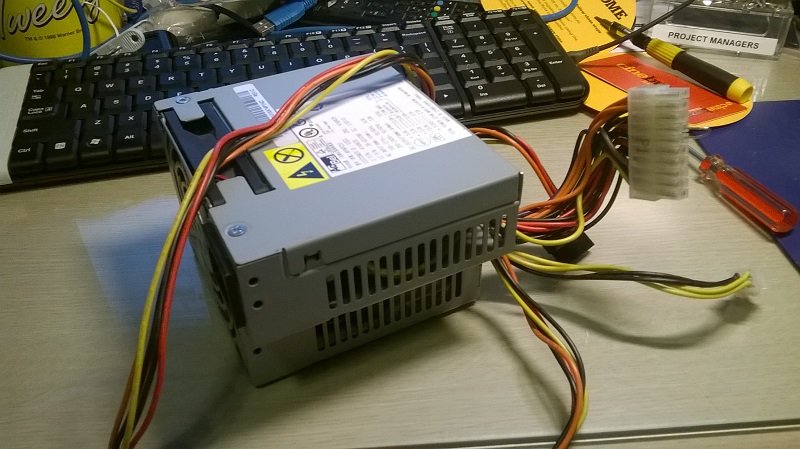

1. 일단 제대로 작동하는지 테스트합니다. atx 규격이라도 약간씩 구성이 달라서 테스트가 꼭 필요합니다. 제껀 다행이 별도로 저항 등을 안 달아줘도 잘 돌아가는군요.

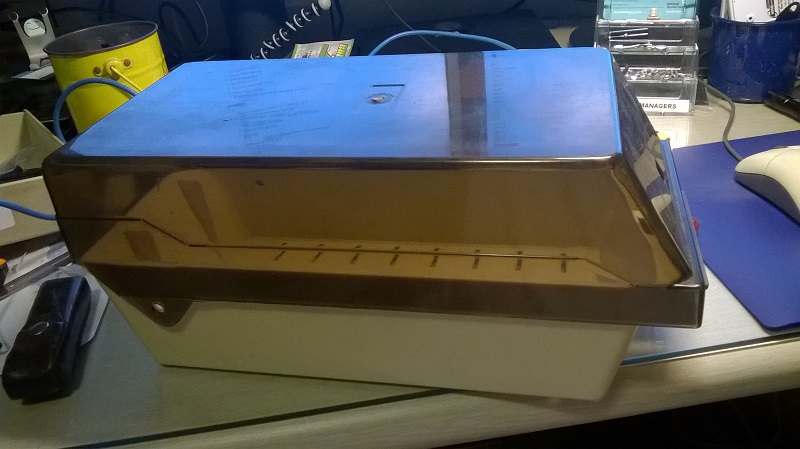

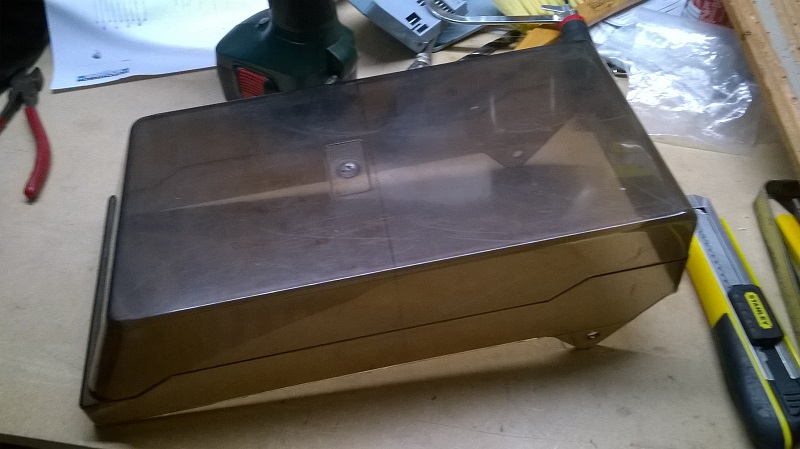

2. 케이스를 분해합니다

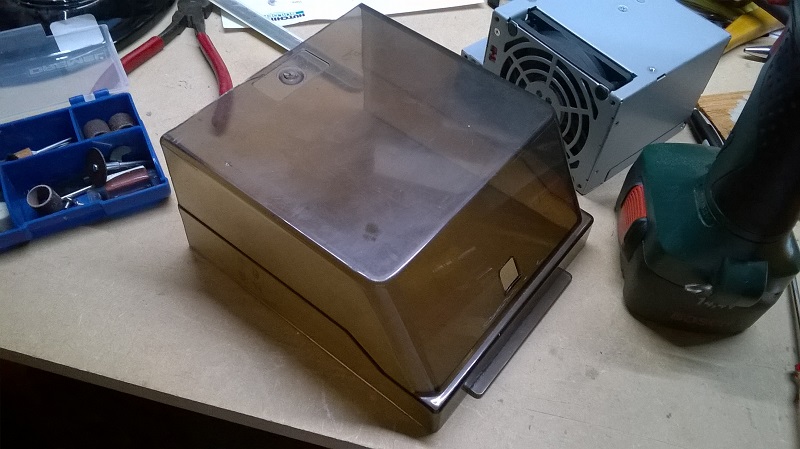

3. 톱으로 반으로 잘랐습니다.

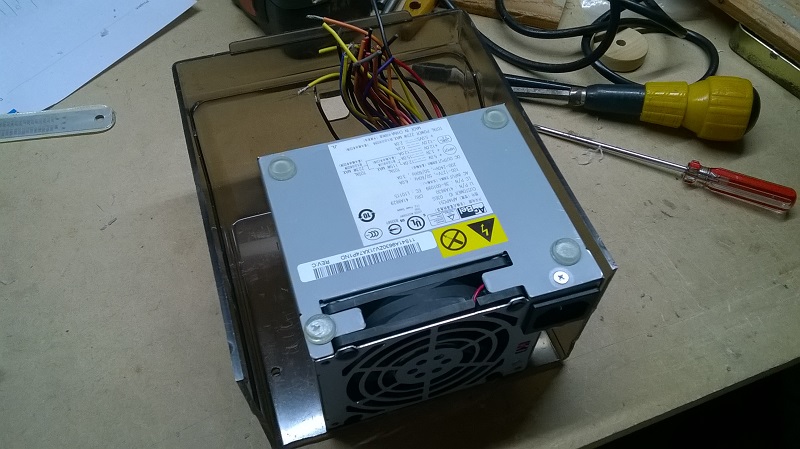

4. 파워를 설치할 자리입니다

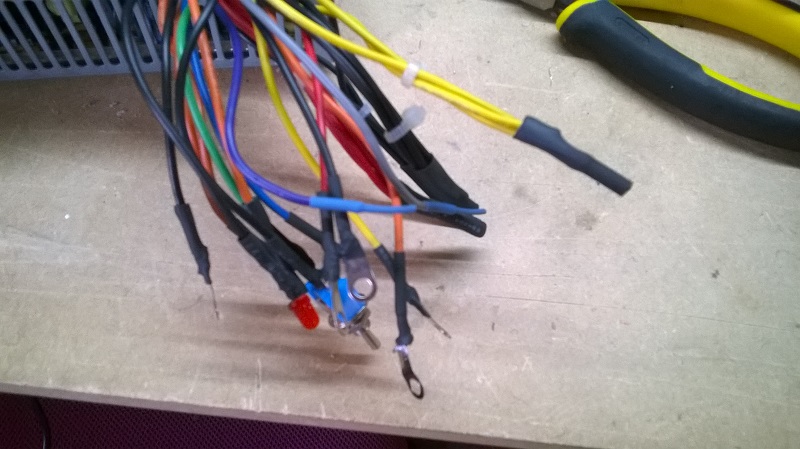

5. 필요한 선들을 납땜하고 필요없는 놈들은 색깔별로 한데 모아서 heatshrink로 처리해줍니다.

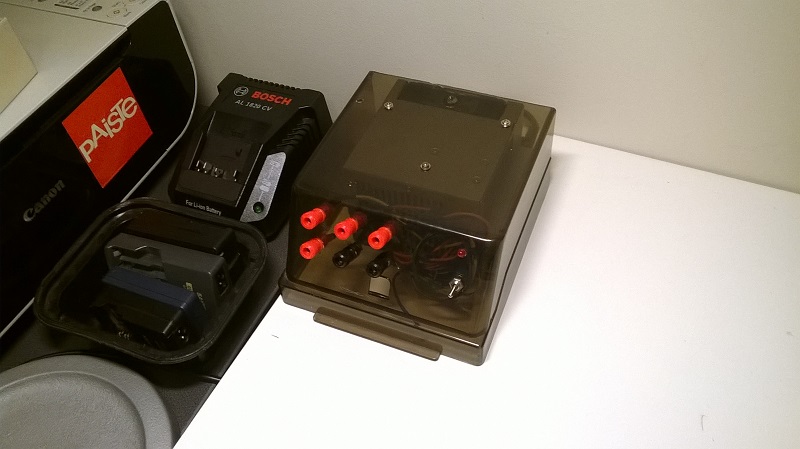

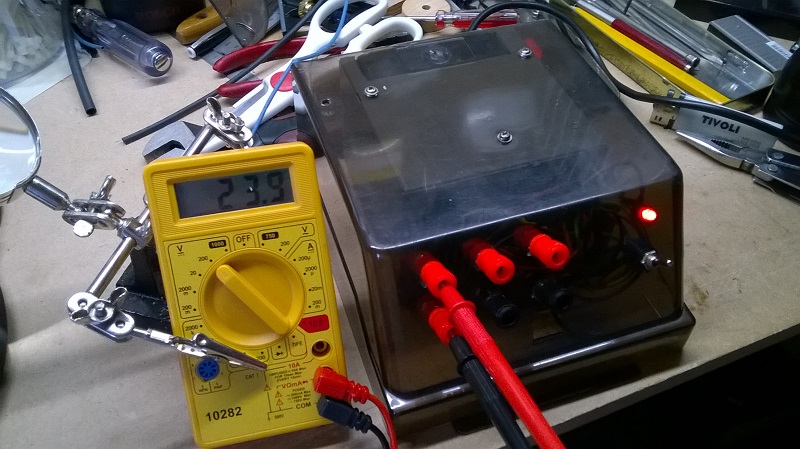

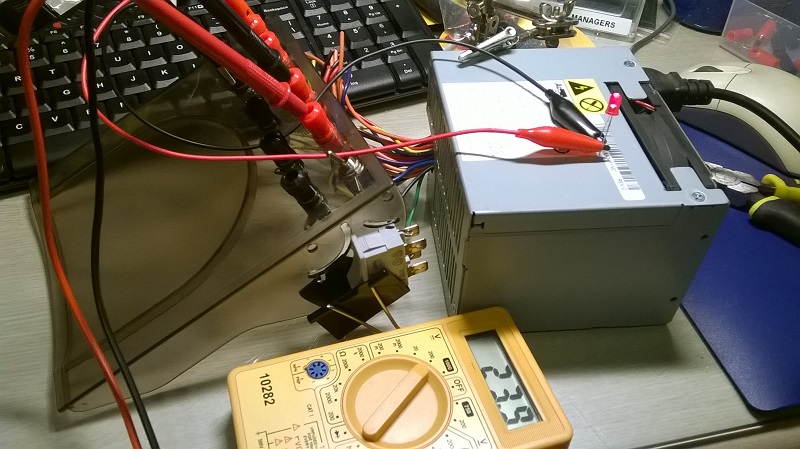

6. 완성후 테스트 성공!

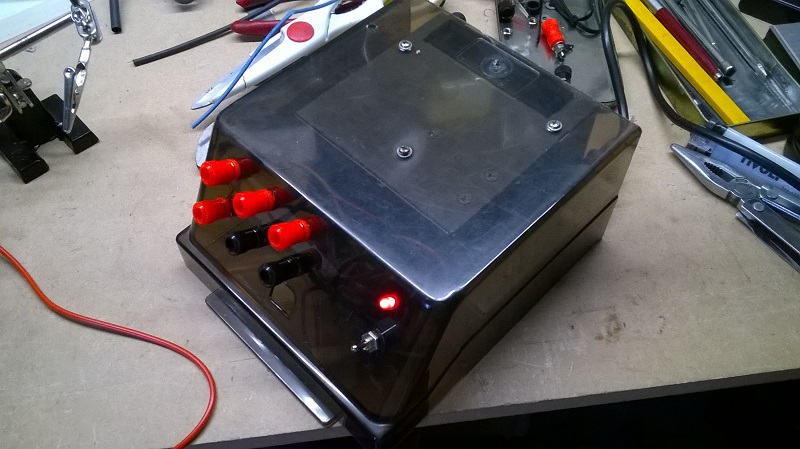

얼짱각도로 한번

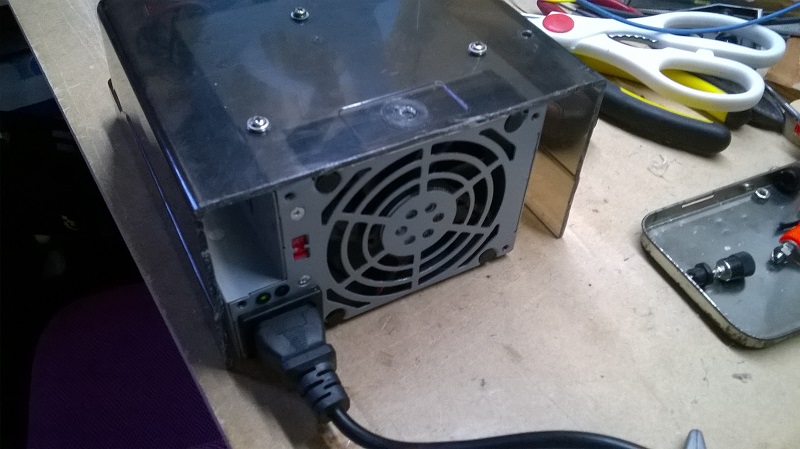

뒷면은 그냥 뻥 뚫렸습니다



책상에 자리잡은 모습





저같은 초보도 아주 쉽게 만들 수 있고 상당히 유용할 뿐 아니라 친환경적인 DIY입니다.



몇가지 추가합니다...
1. 혹시 제글을 보고 직접 시도해보고 싶으신 분은 'bench power supply atx'로 검색해 보시면 많은 (너무 많은!) 정보를 얻으실 수 있습니다. 그중 하나 정리가 잘 된 사이트를 소개합니다
http://www.electronics-tutorials.ws/blog/convert-atx-psu-to-bench-supply.html

2. 제가 설치한 단자가 총 여섯개인데 왼쪽위부터 +12, +5, +3.3, -12, GND, GND입니다. 이 단자들을 조합해서 다양한 출력전압을 구현할 수 있습니다. 물론 댓글의 파이럿티어님처럼 전압조절식으로 갈 수도 있구요. (여기서부터는 확실히 초보의 영역을 벗어납니다)

3. 저는 파워 자체는 건드리지 않고 단자만 연결한 디자인이라 작업이 안전하지만 디자인에 따라서 파워를 분해하는 경우도 있는데 이때는 감전의 위험이 있다고 하니 주의하세요.
