아두이노 탁상시계 자작

2017.03.29 22:39

건설노무자 조회:5333

안녕하세요 호주사는 건설노무자입니다

오늘은 자동으로 싱크되는 아두이노 탁상시계를 자작해보았습니다

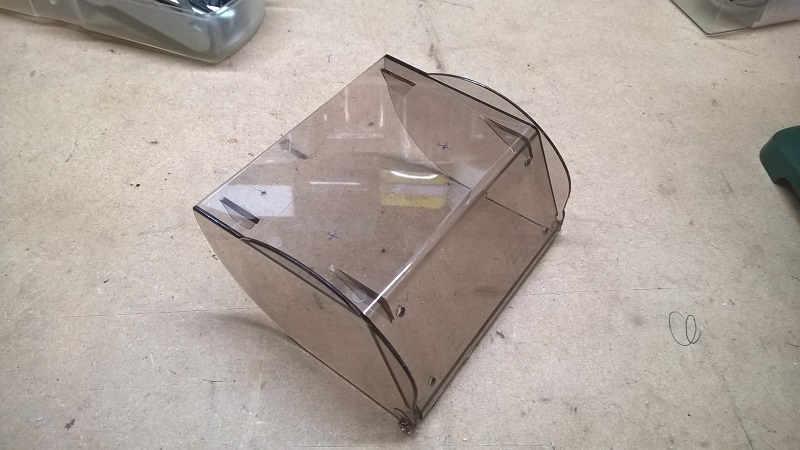

시계는 아무래도 매일 쳐다봐야 하니 케이스가 그럴듯해야겠죠? 차고에서 찾아낸 3.5인치 플로피 디스켓 케이스 부품입니다. (이게 뭔지 모르시는 분들은 옆에 계신 아재에게 물어보세요~)

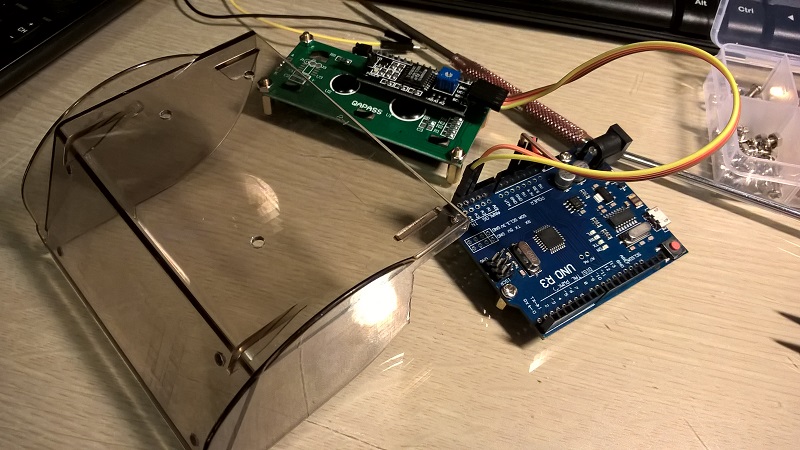

조립전 한방입니다. 아두이노 우노와 LCM1602 IIC라는 LCD모듈입니다. 우노에는 이 시계의 부가기능인 IR LED가 추가로 달려야 하는데 이 사진에는 빠져있군요.

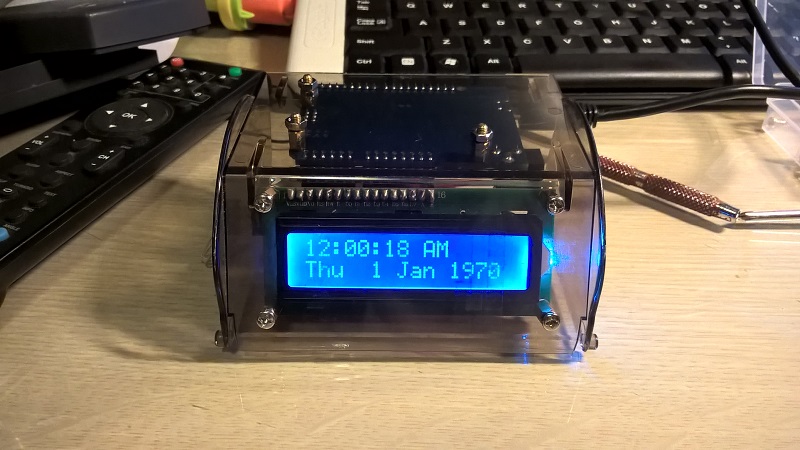

USB케이블을 연결하면 아직 싱크전이라 유닉스 epoch time이 0으로 잡혀서 저렇게 시간이 표시됩니다.

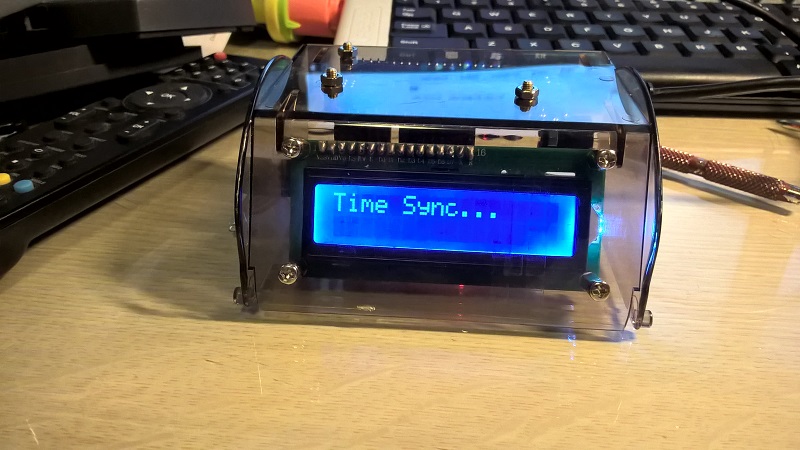

피시에서 시리얼을 통해 타임싱크 시그날이 잡히면...

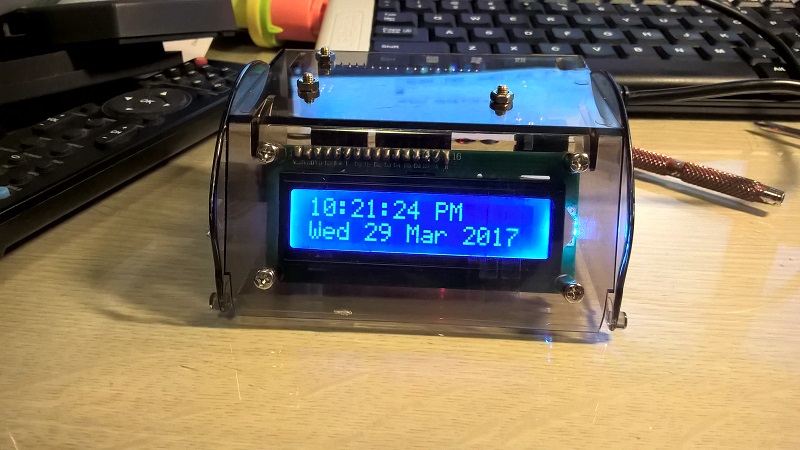

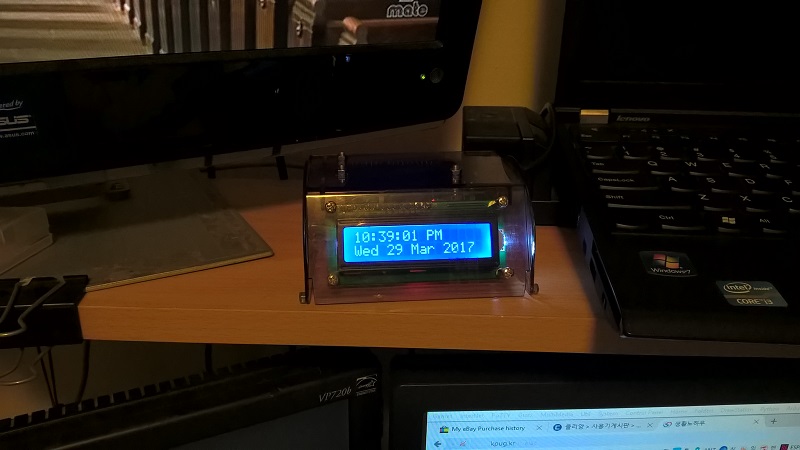

싱크가 됐습니다. (사실 시간 업데이트는 잠깐이면 되는데 그냥 좀 있어보이라고 저런 메시지를 표시하게 함 해봤습니다. 초보들이나 하는 짓이죠 ㅎㅎ)

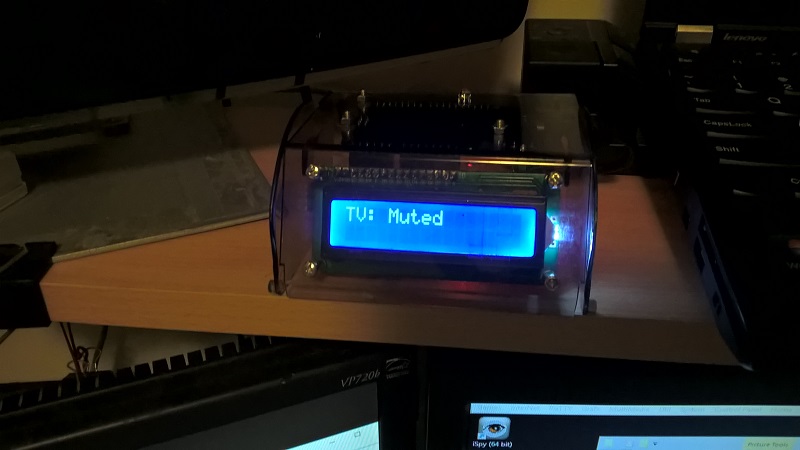

시계의 뒷부분에는 IR LED가 달려있어서 피씨에서 간단한 파이쏜 프로그램으로 티비를 컨트롤합니다. 저는 컴퓨터 책상에 항상 작은 티비를 두고 잠깐잠깐 보는데 아주 편리합니다.







참고로 피씨의 시리얼로 시간업데이트 하는 코드는 다음 사이트에서 베껴왔습니다.

https://github.com/PaulStoffregen/Time

읽어주셔서 감사합니다.
