RC배터리/충전기에 관한 추가 질문입니다
2014.08.29 22:40
안녕하세요.
electrolux의 ergorapido라는 핸드헬드 청소기 배터리 교체 방법에 대해 몇달전 질문을 올린 적이 있습니다
http://www.kpug.kr/index.php?mid=kpugknow&page=8&document_srl=1940240
여러분께서 조언해주신대로 이것저것 구입해서 일단 작동 시키는것까지는 성공했습니다 ^^

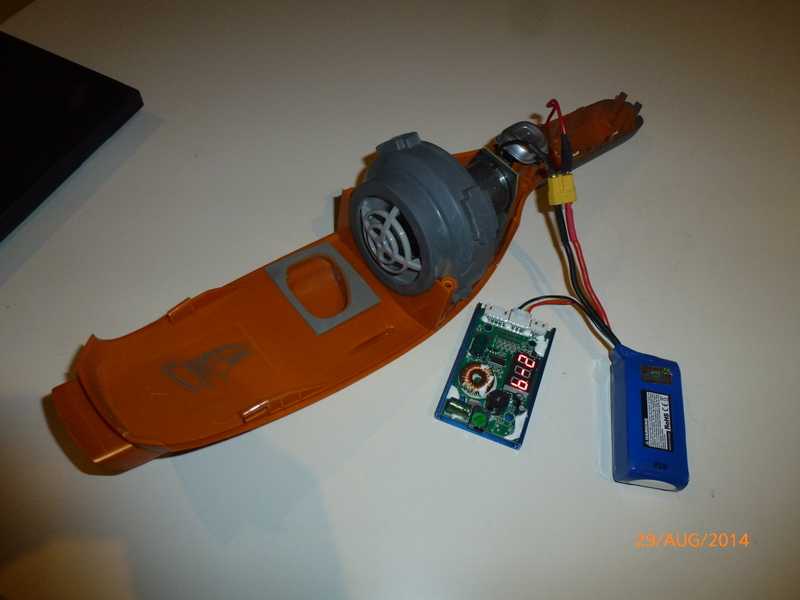

사진에 보시다시피 아직 마무리까지 된건 아닌데요...
좀 무리를 해서라도 배터리와 충전기를 사진에서 보시는것처럼 연결상태로 해 두고 싶습니다. 이유는 첫째, 배터리와 충전기 탈부착이 상당히 어렵다. 둘째, 충전기의 인디케이터가 배터리 사용중에도 꽤 유용하다 입니다.
문제는 사진에 보시다시피 충전기의 전압 인디케이터가 청소기가 작동하지 않는 동안에도 연결만 되어 있으면 항상 켜있다는 사실입니다. 리포배터리는 일정 전압 이하로 방전되면 사망한다는데 저대로 놔뒀다간 하룻저녁만에 돌아가실것 같아서 걱정입니다. 배터리와 충전기 사이에 스위치를 하나 달면 쉽게 해결될 것 같은데 저 네가닥의 선 (흑/백/황/적)중 어디를 잘라서 연결해야 할지 모르겠습니다. 조언 부탁드리겠습니다. 감사합니다.
몇일전에 봤는데 답이 없어서 짧은 지식으로 적어봅니다..
선이 4가닥이니까 3셀 배터리를 쓰시겠네요? 그런데 저 4가닥이 두가닥씩 각 셀에 연결되어 있어서
각 셀의 전압을 측정해줍니다.
일반적으로는 검은색선을 끊으면 충전기 자체의 동작은 멈출것 같은데요..
(직접 커넥터에서 선을 빼서 시험해보시면 됩니다.^^; 커넥터의 금속 부분을 살짝 찌르면서 빼면 선이 빠집니다)
중간에 다른 셀들은 연결된 상태이기 때문에 중간에 다른 셀들에서 전기가 계속 소모될수도 있습니다.
우선 검은색선만 뺐을때 충전기가 꺼진다면, 다른 셀들에서 전기가 소모되는지 확인해보시면 되는데요
현재 충전기에서 각 셀의 전압을 기록해두시고, 검은선을 뺀후에 몇일 지난다음에 다시 끼워서 각 셀의 전압을 비교해보시면 되겠네요..
제일 확실한건 4개의 선을 동시에 이어주고 끊어주는 스위치를 사용하는 것인데요...
정확한 이름을 모르겠는데 네*버를 뒤지면..
http://wooriparts.com/goods_detail.php?goodsIdx=9793
이 제품이 그렇다고 나옵니다....
도움되시면 좋겠네요.
