[해결] 마이키 원리 아세요 ?
2014.12.05 02:45
그냥 스위치다.. 간단할 듯 하지만 실제론 그리 간단하지 않은게..
일단 입력이라 mic 단자를 써야 할듯 하고.. 이어폰 단자는 네개라.. 하나는 접지.. 왼쪽 오른쪽 스피커 빼면 마이크 하나..
그런데 마이크랑 접지를 스위치로 연결한다고 해도 폰이 알 방법은 없거든요. 애플 이어팟 같은 넘 뜯은 것을 보면 칩도 들어있는데 칩을 넣으려면 파워가 와야 하는데.. 그건 뭐 아이폰이 알아서 한다고 하고 (그런데 그 넘을 아이폰 아닌 넘에 붙여도 되거든요.. 그럼 파워 주는 방법이 표준일까요 ?). 또 이어팟은 스위치도 세개라..
이어팟이야 그렇다고 치고 마이키에 칩이 들어있지는 않을듯 하고요.. 여튼.. 특허라니 그런가 보다 하고. (어떻게 할지 몇가지 생각이 있기는 합니다만 pressy 광고에 보면 안 누르면 파워 안 먹는다고 광고하는데 이게 구라인듯 해서요).
생뚱맞게 이런 질문을 하는 이유가.. 팜 IR 키보드를 아이패드에서 쓰는 질문글에서 나온 얘기와 관계해서.. 마이키랑 같은 크기 같은 모양 기기에.. IR 송수신기 (기존 유사한 제품은 송신기만)랑 빨콩을 합체한 넘을 만들 수도 있을듯 한데.. 왠만하면 기존 마이키랑도 호환이 되면 좋을듯 해서요.
결론 -- 원래 폰에 스위치 알아먹기 기능이 있기 때문에 그걸 사용하는 겁니다. 무슨 특허는 개뿔. 빨콩은 조금 특허감.. ^^ 앱만 갖고 구성할 수 있을지는 조금 생각을 해봐야. 어쩌면 성동격서 아무 상관없어보이는 앱을 먼저 출시한 담에 가야 할듯. 바로 그래서 마이키가 폰을 탄다는 얘기가 나오는듯 해요. 폰이 가진 기능이 다르거나 없으면 될 리가 없지요.
검색어: pressy, mikey, mi-key, Xiaomi, 샤오미
코멘트 7
-
종다리
12.05 08:53
-
왕초보
12.05 14:08
답 찾았습니다.
http://datasheets.maximintegrated.com/en/ds/MAX14627-MAX14628.pdf

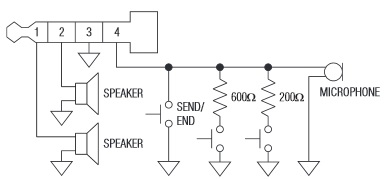

여기 나오는 군요. 그러니까 마이크와 접지 사이에 그냥 스위치, 200옴 저항과 스위치, 600옴 저항과 스위치를 넣으면.. 전화기가 알아서.. 주기적으로 버튼을 스캔하게 되어있군요. 그러니까 스위치도 세개까지 ㄷㄷㄷ..
일단 마이키를 꽂으면 전력소모가 쬐끔 증가하게 되어있습니다. 역시나 예상했던 대로. 이런 식이면.. pressy의 특허 얘기는 개구라인듯. 누구나 베끼는게 너무나 당연. 그런데 아직도 이해가 안가는 것은.. 이런 식이면 4핀 콘넥터에서 이어폰의 마이크가 3번에 있는지 슬리브에 있는지 알 수 있을 것 같은데.. 왜 이거 자동 디텍트는 없을까 하는 거랍니다.
-
星夜舞人
12.05 15:50
이것하고 비슷하게 Ultrasound로 특허낸 업체가 있습니다. (한국은 아니지만) 이것 때문에 STUFP랑 연계작업을 할려고 하는데요. 문제는 파형의 범위문제가 걸려있어서 제대로 이어폰 단자에 들어갈지 그렇지 않을지에 대한 여부가 조금 불분명합니다.
-
왕초보
12.06 00:30
ultrasound로 할 수도 있고 그냥 소리로 할 수도 있어요. 그렇게 하는 장점은.. 전화기에 특별한 칩이 들어있지 않아도 저 기능을 지원할 가능성이 생긴다는 점인데.. 단점은 전력을 더 먹는단..
-
星夜舞人
12.06 00:59
아 제 설명이 조금 부족했는데요. 소리로 안된다는 것이 아니라 파형의 방향성이 어떻게 될지에 대한 이야기였습니다.
-
왕초보
12.06 01:02
?? 더욱 어려운 답글입니다. ^^ 뭔가 어려운 일을 하시려는듯 하네요.
-
왕초보
12.06 06:34
흠.. 전기 스위치가 아니고.. 기계 스위치로 해서 톡 부딛히는 소리를 piezo transducer로 전기로 바꿔서 마이크 단자로 넣겠다.. 도 가능은 한데요.. 그 소리를 폰이 늘 듣고 있어야 한다는 점만 빼먼 문제 없는 방법일듯 합니다. 마찬가지로.. 기계 스위치를 없애고 초음파 이런거 다 없애고 그냥 piezo 만 하나 넣어서 마이크 단자에 그냥 넣어도 될듯 합니다. 더 간단하겠죠. 문제는 DC는 들을 수가 없다는 사소한 문제가.
그냥 마이크로 듣는 방식은 앞서 얘기한 하드웨어 지원이 필요없기 때문에 호환성이 더 좋을 수 있습니다. 약점은 전력소모.
4핀 단자의 통화 버튼 을 활용한 걸겁니다...
