HDMI splitter
2019.07.22 21:27

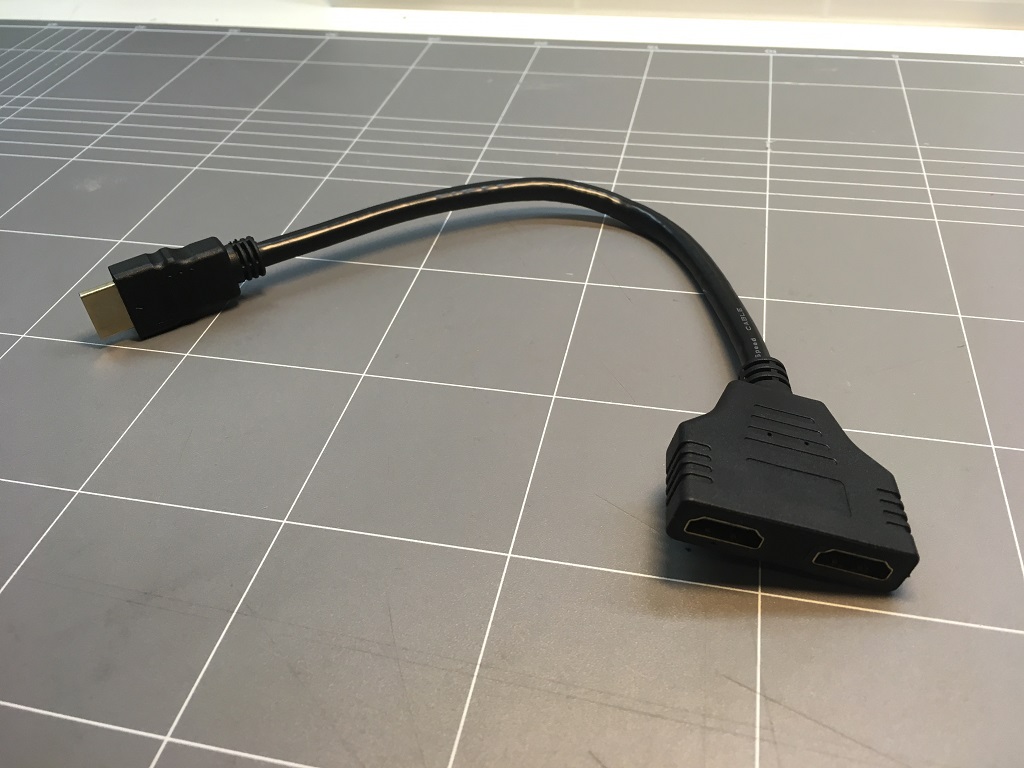

테스트는 윈도10 + 24인치 모니터 두대로 했습니다.
혹시 랩톱이 문제인가 하고 아들놈 쓰는 델에 연결했는데도 마찬가지군요.
케이블 단선이나 그런 문제는 아닐 것 같은데... 뭐가 문제일까요?
https://www.ebay.com.au/itm/Full-HD-HDMI-Splitter-Amplifier-Repeater-Hub-1080p-4K-3D-1-Input-2-Output-Black-/172938059199
코멘트 7
-
왕초보
07.23 02:30
왕초보 나왔는데요.. 이 문제는 배아픈 환자처럼 답이 매우 많은.. 즉 답이 없는 문제입니다. 저 splitter가 인증받은 제품이 아니라면 (시중에서 구매할 수 있는 대부분의 splitter는 인증받은 제품이 아닙니다) 문제의 원인이 너무 다양해서 얘기할 가치조차 없습니다. 인증받은 제품이라면..
+5V 전원 관련해서 스펙은 Source (여기서는 랩탑)는 55mA 이상, 4.8V 이상의 전력을 공급하도록 하고 있고 Sink (모니터, TV)는 50mA 이하, 4.7V 까지의 전력을 소모하도록 되어있습니다. 그런데 split을 하게 되면.. Source는 55를 주는데 Sink는 100을 먹는 상황이 됩니다! 그래서 외부 전원을 연결하는게 성공 가능성이 큽니다.
외부 전원이 없는 경우 다른 제품을 구입하시기 전에.. TV와 모니터를 일단 켜두고, 랩탑을 켜보세요. splitter에 문제가 없고 모든 제품이 인증받은 제품이라면, 아마 동작할 겁니다. 스펙상 그렇습니다. -_-;; 그렇지만 많은 TV/모니터가 꺼져있다가 소스로부터 오는 +5V 전압을 보고 켜지는지라 이 방법은 보통은 동작하지 않습니다. 그래서 여러개를 껐다켰다 하다보면 간혹 두 모니터에 화면이 동시에 나오는 경우도 생기는 겁니다. ㄷㄷㄷ 건설노무자님 정도의 손이라면.. 살짝 배를 따서 외부에서 5V 주도록 개조하는 것도 해볼만 할겁니다. 환불을 못 받으신다면 말이죠.

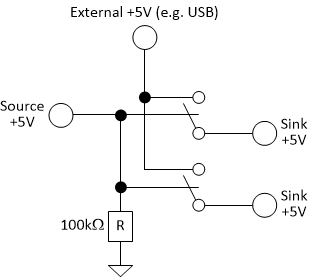

저 저항값은 전혀 중요하지 않습니다. 많은 경우 없어도 (저항값 무한대) 동작합니다. -_-;; 가장 간단한 방법은 스위치도 저항도 없이 그냥 외부 전원을 싱크 +5V에 연결하는 건데 이경우 문제는 모니터가 언제나 랩탑이 연결되어있다고 생각하는 상황입니다. (문제가 되는지 안되는지는 모니터 구현에 따라 다릅니다)
실사용은 불가능하지만, 모니터 하나는 빼고 하나에 화면이 나오는 상태에서 다른 모니터를 꽂아보세요. 두 랩탑중 하나 정도는 될 수도 있습니다. 이게 된다면 전원문제 빼박입니다.
이 모든 것이 다 잘 되어도 동작안하는 경우는.. HDCP 관련 문제일 수 있습니다. 이건 거의 답이 안나옵니다.
두개 모니터에 같은 화면을 내보내는 가장 쉬운 답은 "거울" 입니다. -_-;; 좌우가 바뀐다는게 함정.
-
저가는 단순히 도선으로 연결해서 1:2분배하는데
대부분 호환이 안됩니다.
그래서 신호를 새로 만들어주는(?) 엑티브 분배기를 구해야하는데,
또 문제는 제대로 작동하지 않거나 작동하다가 금방 고장나는 제품들이 많습니다.
그래서 가능하면 외부전원을 받으면서 분배하는
적어도 2만원이 넘는 제품 구하시는게 좋습니다;
-
왕초보
07.24 02:42
+5V 자체는 도선으로만 연결해도 큰 문제가 없는 경우가 많기는 합니다. 다른 신호는 그러면 안되고요. -_-;;
잘 안되는 경우는 HDCP가 아닌 경우에는 Source의 전류 공급능력이 부족한 경우인데요.. 이게 Sink 한개 구동하는데는 충분해서 인증을 받았다고 하더라도 두개를 붙이는데는 장사 없죠. 실은 장사 없는게 아니고, 중국산 초저가 소스들은 보통 잘 하는데요, 대기업 제품이 (그래도 대략 중국산이지만) 잘 못하는 경우가 많습니다. 이게 원가를 줄이려고 해서가 아니고.. HDMI는 +5V에 500 mA 이상 끌어낼 수없는 보호장치를 달도록 강제하는데, 대기업 제품은 보통 이게 있고, 초저가 소스들은 이게 없습니다. 전원에 저런 보호 장치를 달면 제어를 그렇게 정밀하게 할 수가 없어서 대략 100mA 정도에서 잘리는 경우가 많이 있습니다. 그러면 싱크 두개 붙이면 간당간당 하게 되죠. ㄷㄷㄷ
-
그렇군요 ㄷ
몇개 써보니 저렴한건 문제 생기고
별도 전원 넣는 제품은 문제없더라구요ㅠ
티비 100대를 2대씩 묶어놨다가 문제 생겨서
일할때 개고생했어요ㅠㅜ -
건설노무자
07.23 22:01
답글달아주신 여러분들 감사드립니다
좀 미리 알아보고 살껄 대충 아무 생각없이 그냥 주문하는 바람에 일이 여러가지로 복잡해지네요
일단 이베이에 환불요청은 했구요. 환불 안되면 그냥 왕초보님 말씀대로 재미로 땜질이나 해보죠 뭐.
문제는 지금 모니터 두대로 벌여놓은걸 얼른 수습해야 하니 제대로 작동하는 놈을 구하는게 급합니다.
호주내 배송이고 USB전원달린 이런 놈으로 주문낼까 하는데 또 작동안하면 어쩌나 걱정이네요
https://www.ebay.com.au/itm/2x-HDMI-Splitter-Amplifier-1-IN-2-Out-Video-Duplicator-Full-HD-3D-4K-Foxtel-DVD/253744798239?_trkparms=aid%3D555018%26algo%3DPL.SIM%26ao%3D1%26asc%3D20131003132420%26meid%3D53d953e66aa3433c99aba40c3d2fbd2a%26pid%3D100005%26rk%3D6%26rkt%3D12%26mehot%3Dpp%26sd%3D153269989278%26itm%3D253744798239%26pg%3D2047675&_trksid=p2047675.c100005.m1851 -
저런거 싸구려라서 믿을 수 없는 건데...
스플리터 대부분은 별도 전원이 있거든요.
그리고 2.0 은 아직 락이 안 풀리고 4K 지원 안하는 경우도 많아서 1.4 까지만 지원하는데,
그럼 해상도는 FHD 정도가 한계입니다.
방송하는 분들이 애용하는 소위 '널리 쓰이는' 스플리터 제품이 있는데 그걸 사야 안전빵입니다.
짧은 지식에 하나의 HDMI 소스를 나눠 쓰려면 별도 전원이 공급되는 제품을 써야한다고 알고 있습니다. 실제 집에 있는 HDMI splinter가 링크에 걸어주신 것처럼 5V USB 전원을 사용합니다. 구입하신 제품은 반대의 경우에 쓰이는 케이블 같은데요. 두개의 입력소스를 하나로 연결해주는.....(쓰고보니 이런 제품이 소용이 있을리가......)
전문가이신 왕초보님이 곧 등판(?) 하실 겁니다. 정답을 못 드려 죄송합니다. ㅡ.ㅡ
