이번에 온 차량용 충전기를 usb 충전기로 개조했습니다.

준비물은 차량용 충전기와 usb 케이블 하나 (암놈 커넥터)

차량용 충전기를 분해하면 기판에 전선이 2가닥 연결되어 있는데


붉은색은 + 흰색은 - 입니다.

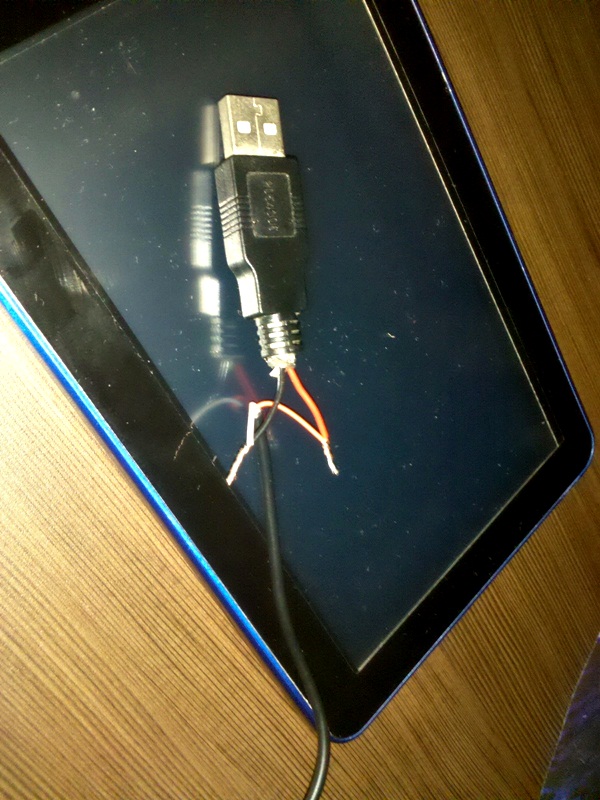

그다음 usb 케이블을 자릅니다.

피복을 벗기면 4가닥 전선이 나오는데 붉은색이 + 검은색이 - 입니다.

그외에 2가지 선은 data선이므로 무시하셔도 됩니다.

연결하면 아래와 같이 됩니다.

이렇게 해서 g10에 꽂아줍니다.

충전이 안됩니다. ㅡ,.ㅡ

충전잭이 헐거운지 약간 비틀어서 꽂으면 충전이 됩니다.

근데 그러면 내부 충전잭이 휘어질것 같아서 그만두고

사진은 없지만 꺼진 상태에서 usb 케이블은 연결했습니다.

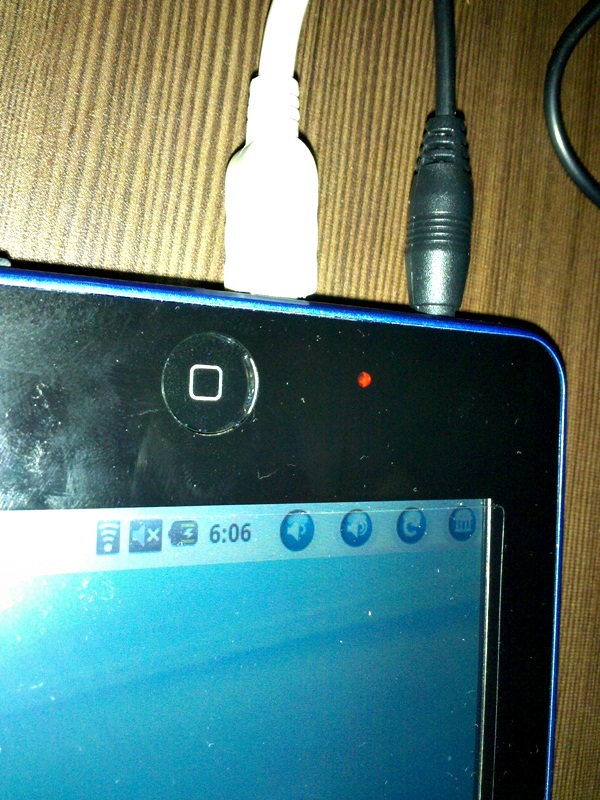

충전포트에 연결했는데 충전이 되더군요. 붉은색 led가 켜지더군요.

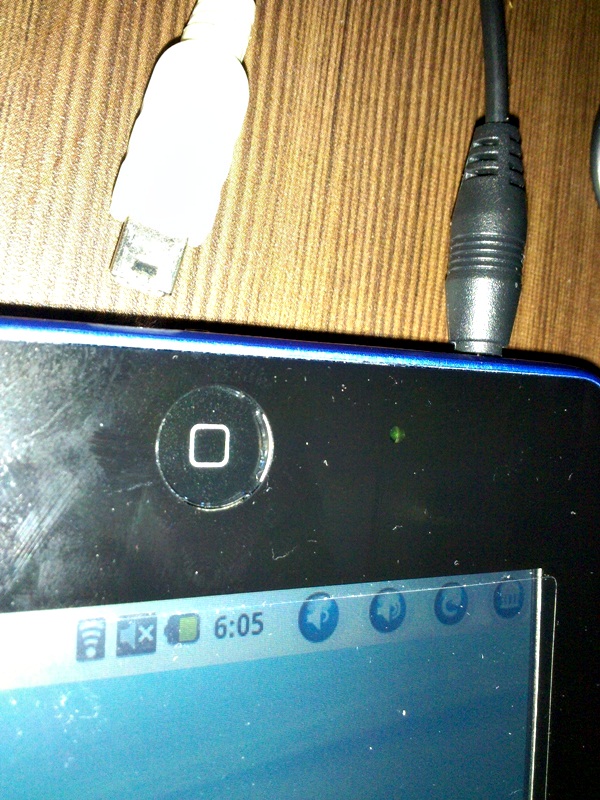

그런데 그상태에서 전원키니 녹색 led만 켜지더군요. - 원래 정상적인 충전상태이면 붉은색, 녹색이 한번에 들어와야 합니다.

아 사진에 보이는 usb는 외장하드용으로 전원공급용 암놈이 하나 더 달린 y 자형 케이블이고 전원공급용을 허브-유전원허브-에 끼운상태도 마찮가지더군요.

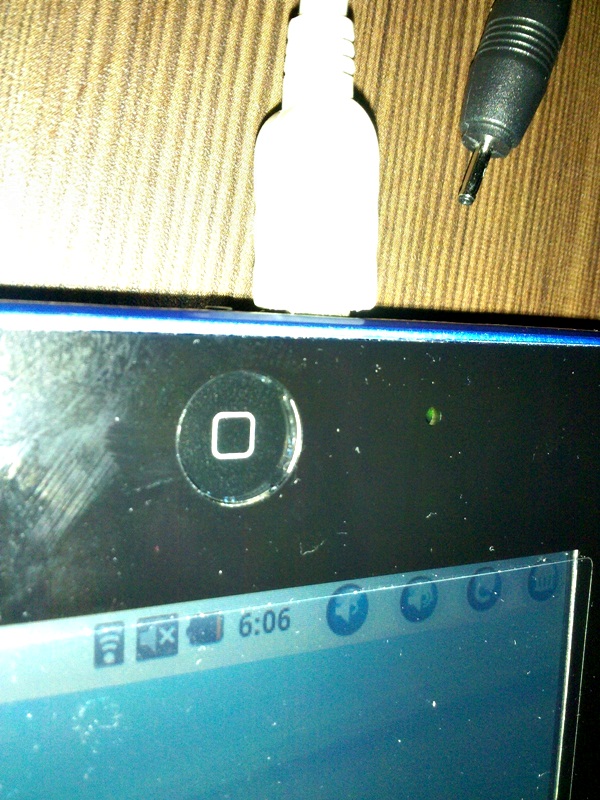

그래서 다시 자작케이블을 전원포트에 끼웠는데 충전이 됩니다.

원래는 빼고 하려고 했는데 하다보니 둘다 끼워진 상태가 되었습니다.

usb 포트가 충전쪽이 아니라 데이터쪽에 연결되어진 상태에서도 충전이 가능했습니다.

전기쪽 전공이 아니다 보니 이론적으로는 어떻게 설명할수 있는 상황은 아닙니다만

전 충전기가 하나 더 생겼다는 데 의의를 두고 싶습니다. ^^

이제 충전기는 회사에 놔두고 다녀도 될것 같습니다.

ps. 글 쓸 생각이 아니어서 사진을 나중에 찍었는데 그러다 보니 글을 사진에 맞춰서 쓰게 되네요.

뭐 그게 큰 상관이 있는게 아니니까요 ^^
