잡담 N50GT의 중요 하드웨어 입니다.
2012.01.29 19:47
오늘 N50GT를 커버만 분리해 보았습니다.
신용카드 한장이면 쉽게 분리가 되더군요.

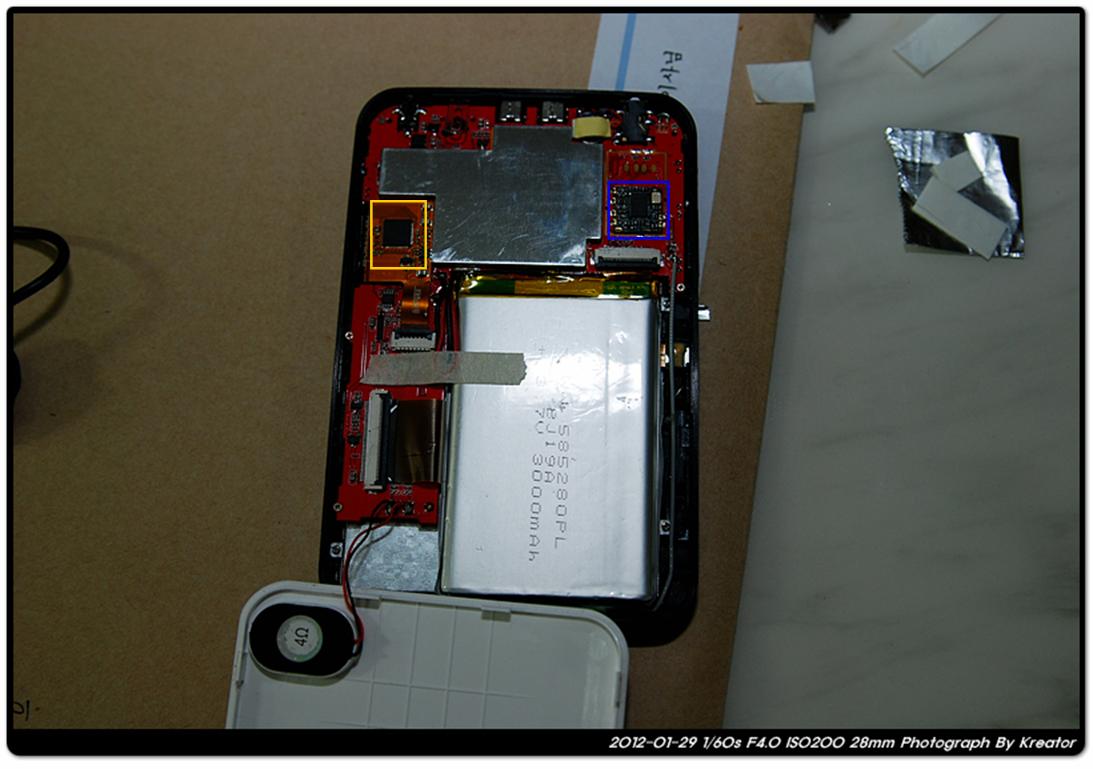

노란색이 터치 디바이스입니다.
Goodix라는 회사의 GT801이라는 모델입니다. 중국회사입니다.

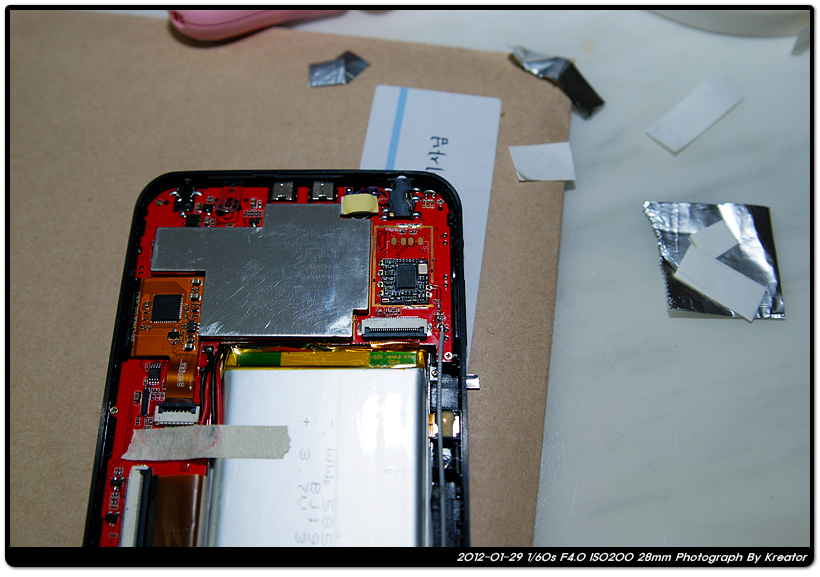

파란색이 무선랜 칩입니다.
너무 익숙한 대만회사 리얼텍의 RTL8188이라는 모델입니다.
그리고 배터리는 역시나 3000mA입니다.
크기에 맞는 리튬폴리머 구입하면 배터리 교체도 가능하겠더군요.
대신 PCM (전압 보호 회로)는 순정 배터리에서 분리해서 새 배터리에 납땜을 하셔야 합니다.

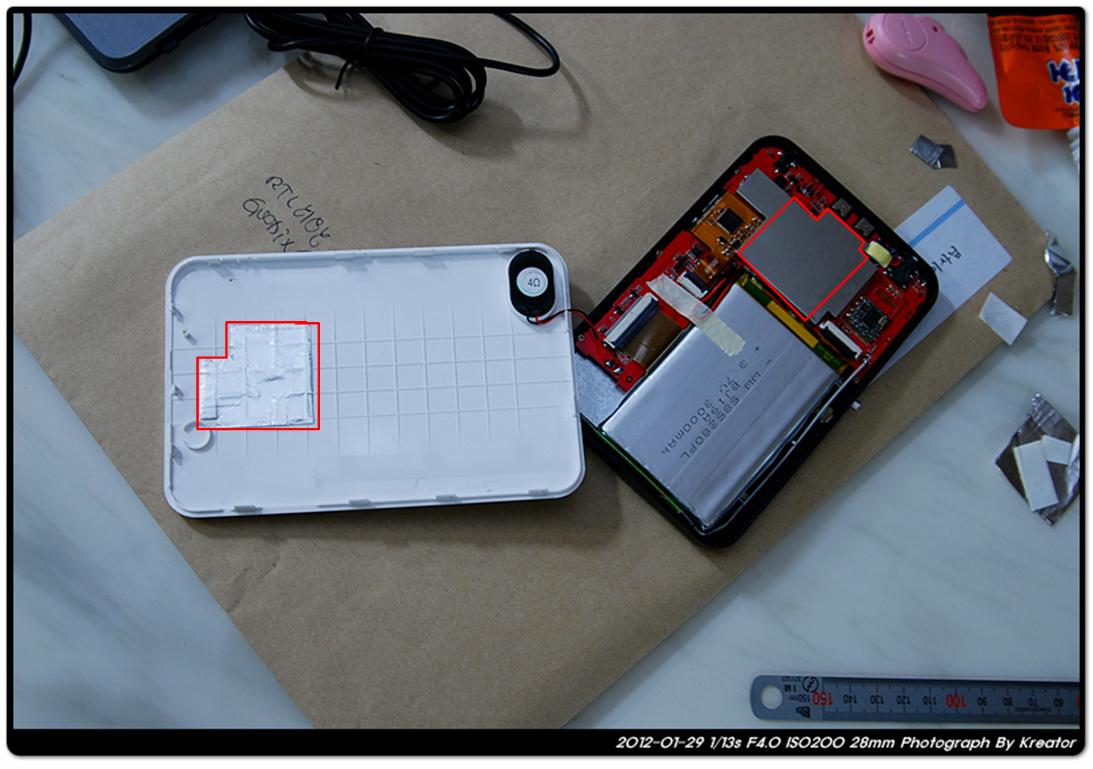

CPU 방열판이 낮닿게 하여 커버 쪽으로 방열이 더 원할이 되도록 커버 쪽에 방열판 하나 달아주었습니다.
코멘트 6
-
태블릿포
01.29 19:59
헛 서멀구리스네요 ㅎㄷㄷ -
Kreator76
01.29 20:03
써멀 그리스는 아니고요. 알니늄 호일을 두께에 맞게 잘라 다음 위치 맞추어서 커버에 부착했습니다. 알미늄 호일 떨어지면 내부에서 단락되기 때문에 기기 바보 되거든요.
-
확실히 빡빡하게 잘 만들긴 했는데 저 종이테이프만 없었으며 완벽했을뻔 했습니다. 아직까지 내부설계를 완벽하게 하지는 못하는듯 하네요.
-
Kreator76
01.29 23:12
부품납땜 상태는 메이저 벤더와 비교하면 깔금하진 못했습니다.
종이 테입은 배터리 고정용 입니다. 떼어내도 상관없습니다. -
태블릿포
01.30 02:32
터치패널 IC 쪽에 써진 번호 기억하시니요? DT는 1142였던걸로 기억합니다. -
Kreator76
01.30 09:08
터치패널 IC에는 GooDix GT801이라고만 적혀 있던 것으로 생각합니다. 워낙 작아서 보기도 힘들더군요.
1142는 아마도 생산 번호 아닌가 합니다. 2011년 42주차에 생산된 제품이요..
goodix라는 회사 홈피 들어가니 주력 IC가 GT801이더군요.
